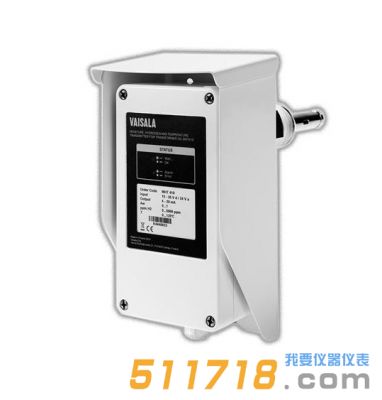

Vaisala MHT410 水分、氫氣含量及溫度變送器可以對電力變壓器絕緣油進行可靠的在線監測。MHT410 采用專門設計的探頭 ，能 夠 實 時 傳 送 與 變 壓 器 健 康 狀 況 相 關的測量值和趨勢數據。

芬蘭維薩拉VAISALAMHT410水分、氫氣含量及溫度變送器產品描述：

MHT410變送器可實現變壓器油中水分、氫含量和溫度的直接測量，這一點與傳統解決方案迥異。MHT410所采用的非薄膜技術在欠壓 和過壓條件下均可工作。每只探頭均逐個在壓力測試環境下進行過泄漏測試。

MHT410不使用抽油泵、軟管、電池、閥、薄膜或其它可能發生故障或導致電力中斷的易磨損零件。該變送器能夠耐受寬幅度溫度變化、震動和惡劣室外環境。金屬外殼防護等級為IP66.并配有遮陽(雨)罩。另外其EMC容錯性也已經過特殊設計。*有電氣連接均已隔離。MHT410還可耐受短時間的斷電。

芬蘭維薩拉VAISALAMHT410水分、氫氣含量及溫度變送器產品特點：

在線監控絕緣油浸變壓器

直接在油中測量，無需借助泵或隔膜等手段

水分和氫氣傳感器與變壓器中的油直接接觸

實時監控變壓器運行狀況

提供變壓器故障狀況信息

采用廠家設計的探頭，堅固耐用、易于安裝

外形緊湊

采用隔離型輸入和輸出，設備符合EMC標準，金屬外殼達到IP66防護等級

探頭安裝深度可調節，適用于各種變壓器

芬蘭維薩拉VAISALAMHT410水分、氫氣含量及溫度變送器產品技術參數：

測量范圍(油中):0 ~ 5000 ppm

*大允許誤差(油中溫度范圍：-20 ~ +60 °C) (-4 ~ + 140 °F):讀數的 ±20% 或 ±25 ppm(取數據較大者)

重復性:讀數的 ±10% 或 ±15 ppm(取數據較大者)

*小檢測限值:20 ppm

典型長期穩定性:讀數的 3%/年

對其它氣體的交叉靈敏度:< 2% (CO2.  C2H2.  C2H4. CO)

響應時間:63%： 2.5 小時(傳感器未處于自校驗循環中)，90%：17 小時

預熱時間:2 小時，達到完全技術指標為 12 小時

傳感器:催化鈀鎳合金膜固態傳感器

油中水分測量

測量范圍(油中):0 ~ 100%相對飽和度 / 水活度aw 0  ~ 1

20 °C (+68 °F) 時的*大允許誤差(包括非線性、濕滯和重復性)

0 ~ 90%RS (aw 0.9 ~ 1.0):±2%RS (aw ± 0.02)

90 ~ 100%RS (aw 0.9 ~ 1.0):±3%RS (aw ± 0.03)

傳感器響應時間

(90%，+20 °C (+68 °F) 時靜止油中測量):10 分鐘

傳感器:HUMICAP? 180L2

溫度測量

測量范圍: -40 ~ +120 °C (-40 ~ +248 °F)

+20 °C (+68 °F) 時的*大允許誤差):± 0.2 °C (0.36 °F)

傳感器:Pt1000 RTD F0.1 類 IEC 60751

油液類型:礦物油

工作濕度范圍:0 ~ 100%RH，冷凝

工作溫度范圍(電子元件):-40 ~ +60 °C (-40 ~ 140 °F)

存儲溫度范圍: -40 ~ +60 °C (-40 ~ 140 °F)

耐壓范圍(探頭、短期):真空 ~ 10 bara

耐壓范圍(探頭、持續):4 bara(*大值)

集成短時停電保護:>  3  秒

電磁兼容性：

符合 EMC 標準 EN61326-1“工業環境”

直流電供電時，符合 CISPR22 B 類排放限制

在以下測試中，符合 IEC 61000-6-5 的要求

IEC 61000-4-2

IEC 61000-4-3

IEC 61000-4-4

IEC 61000-4-5

IEC 61000-4-6

IEC 61000-4-8(100 A/m 持續場強)

IEC 61000-4-11

IEC 61000-4-12

(本列表將持續更新)

工作電壓 *:15 ~ 30 VDC，24 VAC (±15%)(隔離電源)

功耗:4 W(典型值)-12 W(*大值)

模擬輸出(電流)*:三路隔離輸出 4 ~ 20 mA，無源(灌電流)

外部負載：500 Ohm(*大值)

設備發生故障時的故障狀態指示電流：3.5 mA(默認值),

用戶可針對每條通道進行配置

+20 °C 時的模擬輸出精度：± 0.125% 全量程

模擬輸出的溫度相關性：± 0.006 %/ °C 全量程

數字輸出*：隔離型 RS-485 半雙工---RS-485(維護端口，非隔離)

協議：MODBUS RTU，串行 ASCII 命令

螺絲接線端子：電線尺寸 AWG 22-14

單股線(實芯)1.5 mm2

絞線(彈性)1.0 mm2

建議的電線扭矩：0.4 Nm
