PIP8.1顆粒圖像處理儀適用于磨料、涂料、非金屬礦、化學試劑、填料等各種粉末顆粒的粒度測量、形貌觀察和分析。

歐美克 PIP8.1顆粒圖像處理儀產品簡介：

顆粒圖像處理儀，適用于磨料、涂料、非金屬礦、化學試劑、填料等各種粉末顆粒的粒度測量、形貌觀察和分析。能同時給出等面積圓、等短徑等不同等效原理下的顆粒直徑并分別以顆粒數和體積(重量)為統計參量的粒度分布。

結構：

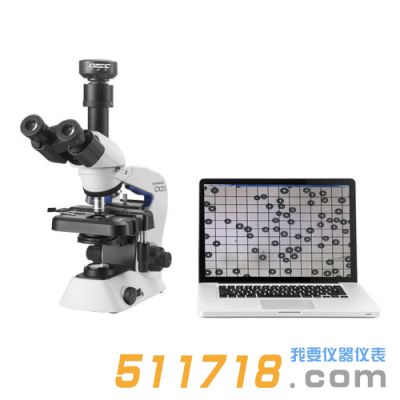

圖像儀由光學顯微鏡、數字?jǐn)z像機、計算機、USB2.0卡(非*須)、打印機及圖像儀分析控制軟件組成。

原理：

圖像儀將現代電子技術與顯微鏡方法相結合，用攝像機拍攝經顯微鏡放大的顆粒圖像，圖像信號進入計算機內存后，計算機自動地對顆粒的形貌特征和粒度進行分析和計算,并給出測試報告。

光學顯微鏡首先將待測的微小顆粒放大，并成像在CCD攝像機的光敏面上;攝像機將光學圖像轉換成視頻信號，然后經過USB數據線傳輸并存儲在計算機的處理系統里。計算機根據接收到的數字化了的顯微圖像信號，識別顆粒的邊緣，然后按照一定的等效模式，計算各個顆粒的粒徑。一般而言，一幅圖像(即圖像儀的一個視場)包含幾個到上百個不等的顆粒。圖像儀能自動計算視場內*有的顆粒的粒徑，并統計，形成粒度測試報告。當已經測到的顆粒數不夠多時，可以通過調整顯微鏡的載物臺，換到下一個視場，繼續測試并累計。

一般而言，被測顆粒不是球形的，我們所說的粒徑是指等效圓的粒徑。在圖像儀中，可以根據客戶需要取不同的等效方式，例如：等面積圓、等效短徑、等效長徑等;這種靈活性是其他原理的粒度儀無法比擬的。

其優點為：除粒度測量外可以進行一般的形貌特征分析，直觀、可靠，既可直接測量粒度分布，也可作為其它粒度儀器測試可靠性的評判參考儀器。

歐美克 PIP8.1顆粒圖像處理儀分析流程：

圖像儀的數據處理流程包括：測量背景及調整、顆粒圖像轉換及傳輸、二值化、顆粒邊緣搜尋、計算等效直徑、分析統計、分析結果輸出、分析結果保存及打印等過程。

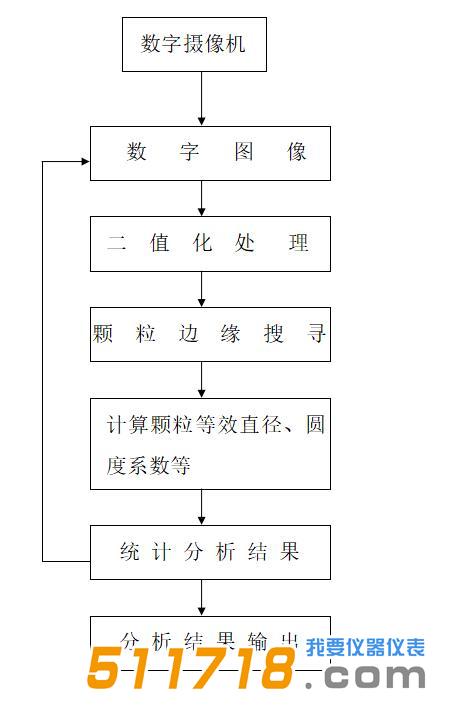

分析計算顆粒直徑和形貌數據的過程：

安裝調試

在安裝PIP圖像儀之前，我們希望您已經對計算機和Windows操作系統有所了解。

系統要求(建議)

1. 軟件及攝像機驅動程序兼容微軟公司的Windows 7/8/10(家庭版、專業版、企業版)。

2. 計算機整機性能要求：能流暢運行WINDOWS 7以上操作系統的多媒體電腦。

3. 計算機需要擁有至少2G以上物理內存，建議4G以上配置。5G以上的空閑硬盤空間。

4. 計算機需配備通用光盤驅動器，有一個空閑的USB2.0接口。

5. 需要有參數達到1280*1024，32位色以上級別的屏幕解析度顯示器。顯卡需具備128M以上的顯存。

硬件安裝：

1. 按照生物顯微鏡使用說明書安裝顯微鏡，插上電源，檢查背景燈是否點亮而且亮度手動可調。

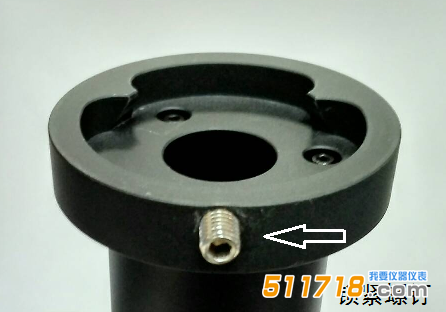

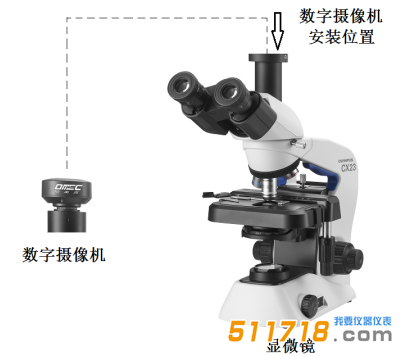

2. 將數字?jǐn)z像機安裝在顯微鏡上，接口是楔形結構，錯開楔形鎖扣裝入攝像機,旋緊鎖緊螺釘即可。

3. 數字?jǐn)z像機的連接線如下圖所示，是專用USB連接線。當前暫不連接，等正確安裝好數字?jǐn)z像機的驅動程序后再將攝像機與計算機的USB接口連接。

系統軟件安裝

安裝測試PIP圖像儀分析軟件。

打開隨機發送的軟件光盤中的“PIP分析軟件”字樣的文件夾，運行“setup”安裝程序。

我們會努力按照原廠技術參數翻譯編輯，如技術參數中英文有差異，以英文參數為準。

歐美克 PIP8.1顆粒圖像處理儀性能指標：

測量范圍：0.5μm～3000μm

重復精度：1%(乳膠球標樣)

粒徑等效原理：等面積圓直徑、等效短徑

粒度統計參數：體積(重量)、顆粒數

工作電源：110-120/220-240V、0.42/0.2** 、50/60Hz(顯微鏡)

環境溫度：5℃～40℃

環境相對濕度：濕度<80%(31℃)

總功率：12.5W
