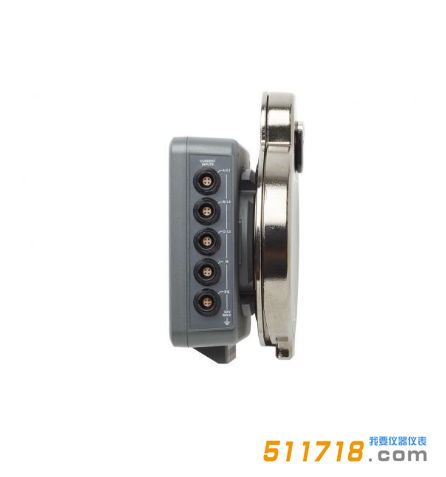

美國Fluke PQ400電氣測量窗口可將三相測量設備連接至帶電面板，而無需打開面板門或穿戴輔助的個人防護裝備。

美國Fluke PQ400電氣測量窗口產品簡介：

使用Fluke PQ400 Electrical Measurement Window 可將三相測量設備連接至帶電面板，而無需打開面板門或穿戴輔助的個人防護裝備(PPE)1。

嚴格遵守質量標準，符合規定要求。周密設計，確保*全。

Fluke PQ400 讓您可以獲取所需的關鍵電能質量和電能量數據，同時還可減少測試時間并有助于確保*全。

降低電弧閃光和觸電風險，同時提高人員*全性

無需打開面板門便可進行關鍵電能質量和電能量的測量，這可降低維護成本并減少停機時間，而且使得能夠在不影響操作的情況下隨時進行記錄和監測

通過減少在敞開的面板上進行測量的相關危險來減少工作許可要求和流程，從而節省時間和精力

提高測量效率，無需穿戴防電弧閃光的個人防護裝備1，節省時間，提*效率，增加操作舒服度

特性：

長久連接式電壓和電流傳感器位于配電盤中，這讓您能夠在不打開面板門的情況下利用外部接入點進行電能質量和電能量測量，從而降低操作風險

三相電壓、中性線和接地線的電壓和電流連接覆蓋了大多數測量情況

具備適用于 Fluke 1740 和 1730 系列電能質量和電能量記錄器的自動探頭檢測功能以及兼容的夾鉗，讓您無需打開電柜查看夾鉗型號

360 度全向旋轉使得 PQ400 窗口能朝向任何方向

使用步進鉆頭和電動液壓打孔機(114.3 mm，4.5 in 直徑)進行安裝，簡便易行

CAT IV，600V 和 CATIII 1000V 額定*全等級(依據 IEC61010-2-30 標準)

兼容標準的 4mm 屏蔽型*全插座電壓測試導線，更易于進行電壓連接;意外接觸帶電電氣部件的風險更低，因而*全性更高;減少了購買專用電壓導線的需要

美國Fluke PQ400電氣測量窗口主要特性：

降低風險- 無需打開面板門便可測量長久安裝式電壓和電流連接

提*效率- 快速連接您的記錄器或分析儀，比以往更快地開始進行測量

安裝方便- 利用標準步進鉆頭和電動液壓打孔機即可簡單快速地將窗口裝入面板

美國Fluke PQ400電氣測量窗口工作原理：

Fluke PQ400 Electrical Measurement Window 是一種長久安裝式接口，可讓技術人員近乎即時地連接電氣面板以進行關鍵的電能質量和電能量測量。PQ400 的安裝使用標準步進鉆頭和電動液壓打孔機(114.3 mm，4.5 in 孔直徑)，允許用戶進行覆蓋大多數測量配置的三相電壓、電流和接地連接。安裝后，用戶只需打開窗蓋，揭開蓋子，便可連接記錄器或分析儀的電壓導線。然后，連接電流傳感器的導線，開始進行關鍵測量。測量完成后，只需從前面板接口上拆下電壓和電流連接，然后鎖上窗蓋，將內部連接保留在原位以備將來使用。

1遵守當?shù)睾?家的*全規范。穿戴個人防護用品(經認可的橡膠手套、防護面罩和阻燃衣物等)，以防在危險帶電導體外露時遭受電擊和電弧而受傷。

我們會努力按照原廠技術參數翻譯編輯，如技術參數中英文有差異，以英文參數為準。

美國Fluke PQ400電氣測量窗口技術參數：

一般技術指標
任意電壓端子和接地之間的*高電壓	1000 V
任意電流端子和接地之間的*高電壓	30 V
*全性
一般信息	IEC 61010-1：污染等級 2
測量	IEC 61010-2-030：CAT IV 600 V / CAT III 1000 V
尺寸
室外	148 mm x 187 mm x 23 mm（寬 x 高 x 深）（窗蓋打開時為 148 mm x 370 mm x 19 mm）
內部	140 mm x 158 mm x Di（寬 x 高 x 深） Di = 58 - 面板門厚度 (mm)
支持的電氣外殼
外殼	UL 50/NEMA 環境等級為 1 類（PQ400 的窗蓋關閉時為 12 類）
面板厚度	*大 3.5 mm (10 Ga.)
環境
工作/存放溫度	-25 °C 至 60 °C（-13 °F 至 140 °F）
濕度	10% - 90%（取決于溫度），依照 IEC 60721-3-3 Class 3K6（修訂版）標準：-25 °C - 35 °C：10 % - 90 %，50°C：*大 35 %；60°C：*大 23 %
海拔
工作	2000 m（高達 4000 m 時降額至 CAT II 1000 V，CAT III 600 V，CAT IV 300 V）
存放	12,000 m
防護等級
額定等級	IEC 60529：IP67（窗蓋關閉時），IP50（窗蓋打開且連接*有接頭時）
振動	IEC 60068-2-6，MIL-PRF28800F：2 級隨機振動
重量	2.1 kg (4.6 lb)



電壓
輸入
輸入數量	5 路（A/L1、B/L2、C/L3、N 線和接地線）
線規	實心/柔性：0.25 mm2 至 1.5 mm2（AWG 24 至 AWG 16）
電壓	*大 1000 V
保險絲	2 A 1000 V 1.5 A2s, 10 kA IR (A/L1, B/L2, C/L3, N)
輸出
連接器	5 個 4 mm *全端子，3 個紅色端子對應 A/L1、B/L2、C/L3 相線，1 個黑色端子對應 N 線，1 個綠色端子對應接地線
負載電流	*大 1 A rms





美國Fluke PQ400電氣測量窗口配置清單：

PQ400外殼

4條2米插入式電纜，用于連接 Fluke-17xx iFlex? 電流探頭

線纜標記套件 3P+N+PE

束線帶

說明書
