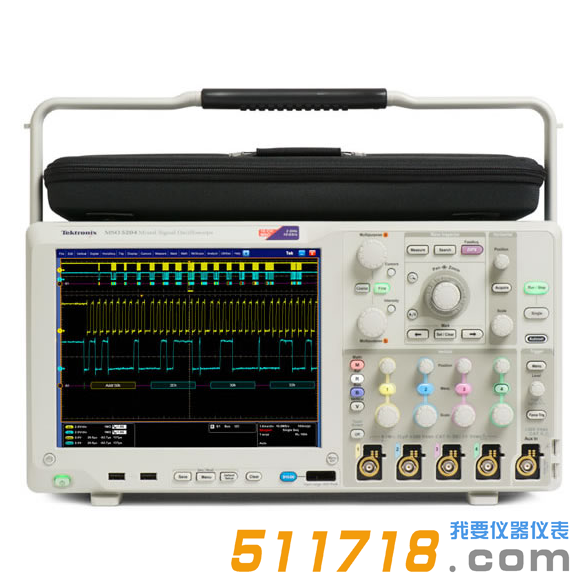

美國泰克MSO/DPO5000混合信號示波器系列具有功能強大、性價比高等特點，它擁有4條模擬通道和16條數字通道，以及一套完整的觸發功能。美國泰克MSO/DPO5000混合信號示波器系列內置豐富的分析工具，標配提供了業內很好的4pF電容負荷，確保了測量的準確性。需要了解更多產品的詳細信息，請與我司銷售人員聯系。
美國泰克MSO/DPO5000混合信號示波器系列的產品概述：
MSO/DPO5000混合信號示波器系列擁有高達2 GHz的帶寬和10 GS/s的采樣率，提供了經濟而又功能強大的基于Windows?的示波器。它提供了十幾種不同的應用軟件，您可以使用一臺儀器測試多種不同的應用。泰克*有的功能如Fast Acq?和DPX?技術及杰出的觸發套件，可以迅速發現其它示波器漏掉的間歇性事件。再加上完善的分析工具和創新的Wave Inspector?控制功能，MSO/DPO5000系列為您簡化和加快復雜設計調試提供了所需的多功能工具。
美國泰克MSO/DPO5000混合信號示波器系列的產品特點：
功能 | 優點 |
4條模擬通道和16條數字通道 | 在一臺儀器上分析模擬信號和數字信號，在系統級調試復雜的設計。 |
FastAcq，支持數字熒光顯示 | 泰克專有的FastAcq?技術，迅速發現毛刺和偶發事件。>250,000波形/秒的很大捕獲速率，快速顯示難檢異常事件。 |
一套完整的觸發功能 | 350多種觸發組合，包括建立時間/保持時間觸發、串行數據包觸發和并行數據觸發，迅速捕獲異常信號。 |
Wave Inspector?控制功能 | 簡便地搜索、標記和導航長記錄長度，找到事件發生的*有時點。 |
內置分析工具 | 53種自動測量、測量統計、直方圖和厲害波形數學運算，分析設備。 |
并行總線觸發和分析(MSO系列) | 自動觸發、解碼和搜索功能，迅速調試并行總線。高達60.6 ps的定時分辨率，捕獲快速跳變。 |
串行觸發和分析選項 | 自動觸發、解碼和搜索功能，迅速調試常見串行總線– I2C, SPI, RS-232/422/485/UART, USB2.0。 |
應用軟件包 | 標配抖動和眼圖分析及十幾種電源分析、存儲器分析等選配軟件包，把示波器轉換成專用應用儀器。 |
低電容無源電壓探頭 | 標配4只探頭，提供了業內很好的4pF電容負荷，保證準確測量。 |
美國泰克MSO/DPO5000混合信號示波器系列的主要性能指標：
2 GHz, 1 GHz, 500 MHz, 350 MHz 四種帶寬型號
一條或兩條通道上高達10 GS/s的實時采樣率，*有通道上高達5 GS/s 的采樣率
MultiView ZoomTM 高達250 M 點記錄長度
FastAcqTM 采集技術，>250,000 wfm/s 的很大波形捕獲速率
FastFrameTM分段存儲器采集模式，>310,000波形/秒的捕獲
美國泰克MSO/DPO5000混合信號示波器系列的速率：
標配10MΩ無源電壓探頭，提供了<4 pF電容負荷及500 MHz或1 GHz 模擬帶寬
16 條數字通道(MSO 系列)
用戶可以選擇帶寬限制濾波器，改善低頻測量精度
眾多集成的厲害觸發功能
簡便易用功能
Wave Inspector? 控制功能，輕松導航和自動搜索波形數據
MyScope? 自定義控制窗口和鼠標右鍵菜單，提供了杰出的
美國泰克MSO/DPO5000混合信號示波器系列的效率：
53 種自動測量、波形直方圖和FFT 分析，簡化波形分析
TekVPI? 探頭接口支持有源探頭、差分探頭和電流探頭，自動設定量程和顯示單位
10.4 英寸(264 mm)明亮的XGA 彩色顯示器，帶觸摸屏
體積小，重量輕－僅厚8.12 英寸(206mm)，重不到15 磅(6.7 公斤)
美國泰克MSO/DPO5000混合信號示波器系列的連接能力：
六個USB 2.0 主控端口，前面板兩個，后面板四個，迅速簡便地存儲數據、進行打印及連接USB 外設
后面板上提供了USB設備端口，簡便地連接PC或通過適配器進行GPIB 控制
集成10/100/1000BASE-T 以太網端口，用于連接網絡；視頻輸出端口把示波器顯示畫面導出到監視器或投影儀上
Microsoft? Windows 7 64 位操作系統，簡便連接及集成到用戶環境中
滿足LXI Class C 標準
混合信號設計和分析(MSO 系列)
并行總線自動觸發、解碼和搜索
每條數字通道單獨設置門限
MagniVuTM 高速采集技術，在數字通道上提供了60.6 ps 的精細定時分辨率
選配串行觸發和分析功能
I2C、SPI、RS-232/422/485/UART 和USB 串行總線自動觸發、解碼和搜索
CAN 和LIN 串行總線自動解碼及車載網絡監測
選配特定技術分析
多種軟件解決方案，為以太網和USB 2.0一致性測試、抖動、定時、眼圖、電源和DDR存儲器總線分析和寬帶RF提供了
內置專業知識
很限和模板測試，迅速了解信號特點
