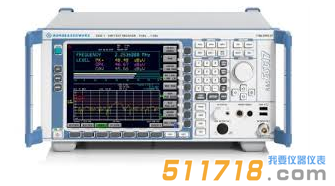

德國 R&S ESPI EMI測試接收機適合*有商業 EMI 標準如 CISPR、 EN、ETS、FCC、ANSI C63.4、VCCI、VDE 等，是設計用來進行產品開發過程中的預認證測試的。

德國 R&S ESPI EMI測試接收機產品簡介：

R&SESPI3:9 kHz 至 3 GHz

R&SESPI7:9 kHz 至 7 GHz

R&S?ESPI3 和 R&S?ESPI7 適合*有商業 EMI 標準如 CISPR、 EN、ETS、FCC、ANSI C63.4、VCCI、VDE 等，是設計用來進行產品開發過程中的預認證測試的。

德國 R&S ESPI EMI測試接收機產品特點：

*色的測試接收機性能

峰值、準峰值、有效值、CAV、CISPR-RMS、平均值(很多同時使用3個檢波器)

EMI 測量帶寬 200 Hz、9 kHz、120 kHz、1 MHz

10 Hz PRF(脈沖重復頻率)以上，完全符合CISPR 16-1-1 標準校正脈沖加權

適用于*有的商業EMI標準，如CISPR、EN、ETS、FCC、ANSI C63.4、VCCI、VDE 等

預選器和20dB前置放大器(R&S?ESPI-B2選件)

測量速度快

通過預覽測量實現頻率的快速檢測：

接收機模式下測量時間100μs至100s

分析儀模式下很長16000s

時域快速測量：很小掃描時間1 μs

頻譜分析儀

10 Hz至10 MHz(按照1/3/10的順序)分辨率帶寬

配備用于數字調制信號測量的RMS檢波器

TOI、ACPR、OBW、幅度統計測試程序

TDMA 信號測量門掃描

卓的性能

總測量不確定度：

頻譜分析儀模式：0.5dB(無預選)

接收機模式：<1.5dB

平均顯示噪聲電平：-155 dBm (1 Hz), f < 1 GHz

在10MHz偏移處相位噪聲典型值為-145dBc(1Hz)，可為WCDMA 系統的 ACPR 測量提供很好條件

噪聲系數21.5 dB(使用R&S?ESPI-B2前置放大器選件12dB)

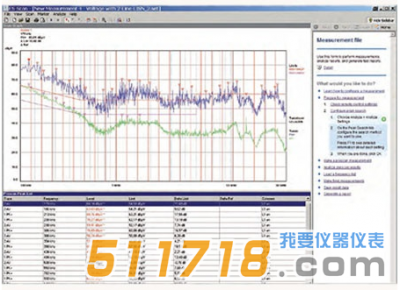

用戶可編輯掃描表

顯示測量結果并與標準限值進行對比

修正因子包括了電纜損耗、耦合網絡、天線修正因子的校正值

數據精簡和頻率表修改功能，用于加權終測

不同類型檢波器的柱狀圖顯示

自動過載指示

內置AF解調

EMI帶寬符合CISPR 16-1-1 標準

*色的21cm TFT彩色顯示屏：

分屏顯示，采用獨立設置，每一屏幕中很多可顯示3條跡線

接口：GPIB, Centronics, RS-232-C, LAN(可選)，USB

德國 R&S ESPI EMI測試接收機技術參數：
