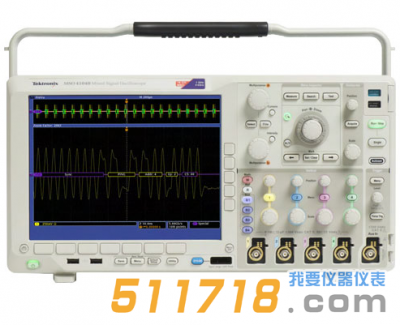

美國Tektronix(泰克) DPO4054B數字熒光示波器采用 Wave Inspector? 控件進行快速波形導航、自動串行和并行總線分析、很限和模板測試以及自動功率分析。提供了所需的多功能工具，簡化和加快了復雜設計的調試工作。

美國Tektronix(泰克) DPO4054B數字熒光示波器產品簡介：
·泰克DPO4054B數字示波器標配USB連接
·41種自動測量
·采用 Wave Inspector? 控件進行快速波形導航、自動串行和并行總線分析、很限和模板測試以及自動功率分析
·為您提供了所需的多功能工具，簡化和加快了復雜設計的調試工作
·DPO4000B系列體積小巧，節約了平臺或桌面上寶貴的空間
·*面廣泛的功能，加速調試的每一階段
·選配應用支持：功率分析、很限和模塊測試、HDTV 和定制視頻分析
·多功能混合信號設計調試工具
·可以用一臺儀器來分析多達 20 個模擬和數字信號，快速查找和診斷復雜設計中的問題
·由于高達100 MHz的帶寬及*有通道上5倍的過采樣率，您可以獲得必要的性能，滿足當前許多主流應用的需求
·*有通道上標配高達20 M 點的深記錄長度，可以捕獲長信號活動窗口，同時保持精細的定時分辨率。
·多通道建立和保持觸發
·*有通道帶寬高達 1 GHz 以及 5X 過取樣，確保您擁有查看快速變化信號細節的性能。
·MagniVu? 高速采集在數字通道上提供 60.6 ps 的精細定時分辨率

美國Tektronix(泰克) DPO4054B數字熒光示波器主要性能指標：
·1 GHz、500 MHz、350 MHz 和 100 MHz 帶寬型號
·2 個和 4 個模擬通道型號
·很大波形捕獲速率 >50000 wfm/s
·標準無源電壓探頭，容性負載低于 4 pF，500 MHz 或 1 GHz 模擬帶寬
·厲害觸發套件
·選配串行觸發和分析功能：I2C、SPI、CAN、LIN、RS-232/422/485/UART和I2S/L J/RJ/TDM自動串行觸發、解碼和搜索選項
·混合信號設計和分析：并行自動觸發、解碼和搜索功能；多通道建立時間和保持時間觸發
·MagniVuTM 高速采集技術，在數字通道上提供了121.2 ps的精細定時分辨率

簡便易用功能：
·Wave Inspector? 控件為波形數據提供方便導航和自動搜索
·41 個自動測量和 FFT 分析可簡化波形分析
·TekVPI? 探頭接口支持有源探頭、差分和電流探頭進行自動縮放和單位設置
·并行總線上自動觸發、解碼和搜索
·逐個通道閾值設置
·體積小，重量輕- 僅厚5.8 英寸(147mm)，僅重11磅(5公斤)
·10.4 寸(264 mm) 高亮度 XGA 彩色顯示器

連接能力：
·前面板和后面板各有兩個 USB 2.0 主機端口，可快速方便實現數據存儲、打印及連接 USB 鍵盤
·后面板上有 USB 2.0 設備端口用于連接 PC 或直接打印到 PictBridge? 兼容打印機
·集成 10/100/1000BASE-T 以太網端口實現網絡連接，視頻輸出端口用于將示波器顯示輸出到監視器或投影儀
·可選的串行觸發和分析 - I2C、SPI、USB、以太網、CAN、LIN、FlexRay、RS-232/422/485/UART、MIL-STD-1553 和 I2S/LJ/RJ/TDM 的自動串行觸發、解碼和搜索選項

美國Tektronix(泰克) DPO4054B數字熒光示波器技術參數：
