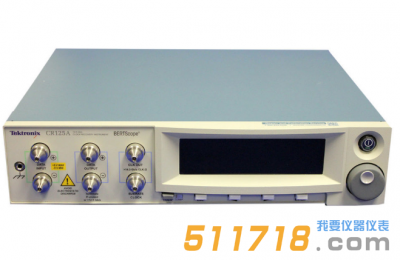

美國Tektronix(泰克) CR12a時鐘恢復儀器是適合測試帶有大的頻率偏移的SSC應用的時鐘恢復儀器。

美國Tektronix(泰克) CR12a時鐘恢復儀器產品簡介：
?儀器級的時鐘恢復設備
?150Mb/s 到28.6Gb/s 連續可調的時鐘恢復，覆蓋下一代IO標準，包括PCIe3.0、10GBASE-KR、16xFC、25/28G CEI和100GBASE-LR-4/100GBase-ER-4
?從100KHz 到12MHz 精的可調環路帶寬
?支持USB3.0、SATA 6G和PCIe3.0中24MHz帶寬抖動傳遞函數(JTF)測試
?精、可調、自檢測和顯示的PLL 環路帶寬、peaking 和抖動傳遞函數(JTF)- 能夠得到標準要求的“黃金鎖相環”
?可調的峰值、一階或二階滾降能力
?通過USB 接口同BERTScope 集成在一起，或者單獨使用，提供PC 遠控軟件
?DC 耦合的數據通路提供了精的信號完整性
?輸出全速率或分頻時鐘
?全速率時鐘輸出很高14.3Gb/s，半速率時鐘輸出從14.3Gb/s 到17.5Gb/s 和28.6Gb/s
?BERTScope 時鐘恢復CR系列的厲害架構測量并顯示100 kHz至12MHz的PLL頻率響應
?這是市面上可用于抖動測試的很高環路帶寬
?頭家臺實現完整參數控制的時鐘恢復設備，包括環路帶寬、峰值/阻尼和滾降
?數據速率范圍高達 28.6 Gb/s
?鎖相環 (PLL) 帶寬 (BW)、抖動轉函 (JTF) 和峰值的獨立控制、測量和顯示
?時鐘恢復輸入均衡
?邊沿密度測量
?抖動頻譜分析和頻率選通的集成抖動測量
?可選的24 MHz PLL帶寬
?廣泛的子速率（已恢復）時鐘輸出

美國Tektronix(泰克) CR12a時鐘恢復儀器產品特點：
?內建均衡器能夠從帶有嚴重ISI 數據中恢復時鐘
?數據測量能力
?邊沿密度測量：確定被測信號的邊沿密度
?SSC(擴頻時鐘)波形、dF/dt 的觀測
?適合測試帶有大的頻率偏移的SSC 應用
?可選的直接抖動頻譜分析，通過USB 接口在PC上提供單獨的分析軟件
?可選的“頻譜分析”視圖，使用光標測量抖動幅度和頻率
?用戶可設定測量抖動頻率限定，進行帶限的抖動分析
?預設PCI Express Gen2抖動頻率限定
?可選的PCIe 2.5、5和8Gb/s PLL環路分析(需要抖動分析選件)

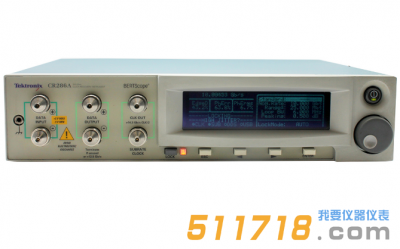

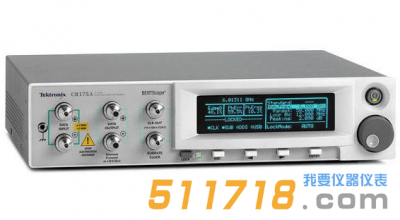

?CR17a和CR286A提供可選HS的可以為幅度小于40mV、20mV信號s提供時鐘恢復--這個選件沒有DC耦合的數據通路
?為下一代 I/O 提供連續數據速率覆蓋，包括 PCIe 3.0、10GBASE-KR、16xFC、25 和 28G CEI 以及 100GBASE-LR-4 和 ER-4
?提供準確的“黃金 PLL”響應，用于發射機抖動一致性測試以及接收機靈敏度壓力測試校準
?為設備檢定提供完整的靈活性
?可在高 ISI 信號上進行時鐘恢復，而不影響被測的數據流
?已恢復的時鐘可進行其他分析，包括“純凈眼圖”、向信號應用 FIR 濾波以及 BER 測試
?即刻確定被測信號的標記密度
?通過對抖動峰值處幅度和頻率的光標測量，提供200 Hz至90 MHz 抖動與頻率關系顯示
?頻率選通的集成抖動測量 PCIe 2.0 一致性測試。
?滿足USB 3.0、6 G SATA和PCIe-Gen 3的JTF帶寬要求
?對于設備參考時鐘經常需要

美國Tektronix(泰克) CR12a時鐘恢復儀器產品應用：
?設計/ 驗證高速IO 組件和系統
?信號完整性分析
?工業標準的串行數據流認證

我們會努力按照原廠技術參數翻譯編輯，如技術參數中英文有差異，以英文參數為準。

美國Tektronix(泰克) CR12a時鐘恢復儀器技術參數：

性能	描述
數據接口	50Ω 差分或者單端，DC 耦合.APC3.5 用戶可更換Planar Crown 適配器
數據率范圍	150Mb/s到28.6Gb/s(CR12a速率為12.5Gb/s；CR17a 速率為17.5Gb/s)
數據插入損耗	從數據輸入端到數據輸出端，2dB(很小)，2.6dB(典型值)，3dB(很大)
數據輸入電壓范圍	-5 V (很小), +5 V (很大)
輸入靈敏度	100mV 單端(典型) 50mV 差分(典型)
邊沿密度測量分辨率	±1%
相位偏差測量	顯示為RMS 百分比和峰峰值百分比，10~90% 峰峰值測量范圍
時鐘輸出
時鐘接口	50Ω 差分或者單端，DC 耦合.APC3.5 用戶可更換Planar Crown 適配器
時鐘輸出范圍	150Mb/s 到12.5Gb/s(全速率時鐘輸出)
環路帶寬	100KHz~12MHz 可調
環路帶寬精度	± 10%(1100 碼型)
鎖定范圍	缺省50MHz，10~500MHz 可調
峰值	0-6 dB (500 kHz - 12 MHz) 0 dB(100 kHz -500 kHz)
峰值精度	大于設置值的± 10%，或者0.5dB
頻率響應	-20 dB/decade 到-40 dB/decade
固有抖動 (典型值)	70 fs , 250 fsRMS當輸入幅度 800 mVp-p、10 Gb/s, 1010 碼型, 2 MHz 環路帶寬，0.5 dB 峰值測試得到
輸出頻率偏移跟蹤范圍	+500/-5500 ppm (+0.05/-0.55%)
很小輸出回?fù)p	15 dB
輸出波形上升下降時間	25 ps (典型), 30 ps (很大)
輸出幅度	250 mV (很小),時鐘速率≤ 12.5 Gb/s 時900 mV (很大), 時鐘速率>12.5 Gb/s 時700 mV (很大)
輸出幅度 設置精度	大于10% 或者30 mV，>50 MHz 時鐘輸出頻率
子速率(Sub-rate)時鐘輸出(指標同clock 輸出)
觸發輸出(后面板)
接口類型	SMA，50Ω，DC 耦合
延遲	300 ms
觸發輸入(后面板)
接口類型	SMA, 50 ?, DC耦合
閾值	1.5 V
很小脈沖寬度	50 ns
控制
設備信息	串號、版本號
控制接口	USB線纜(隨主機包含)，具有3額外的USB接口，具有USB 集線器的能力
物理尺寸和環境
尺寸(寬x 高x 深)	15.5 in. × 3.75 in. × 13.25 in.
重量	20 磅
溫度
工作	0 to 40 °C
非工作	–18 to 60 °C
相對濕度
工作	在低于40℃時20-80%
非工作	在低于60℃時5-90%
振動(5~500Hz)
工作	0.2 g RMS
非工作	2.09 g RMS
