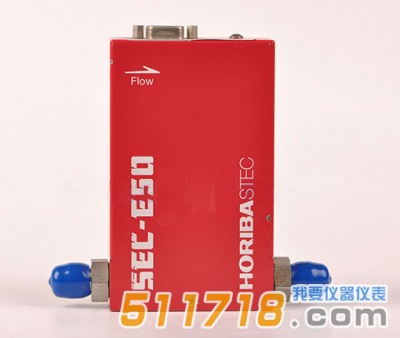

SEF- (質量流量計)

E40

E50

適用氣體種類*1

非腐蝕性氣體(MK3型號適用于N2、O2、空氣、H2、Ar、He)

氣體接觸部材質

SUS316L.氟化橡膠.PTFE、磁性不銹鋼

閥門型號

非通電時關閉

標準流量量程

 (N2相應F.S.)

10/20/30/50/100/ 200/300/500 SCCM 1/2/3/5/10 SLM

20/30 SLM

流量控制范圍
(適于SEC系列)

2?100% F.S.

流量測量范圍
(適于SEF系列)

0?100% F.S.

響應速度

1秒以內(T98)

流量精度

±1% F.S.

直線性

±0.5% F.S.

反復性

±0.2% F.S.

工作差壓值值
(適于SEC系列)

10 SCCM?5 SLM：50?300kPa(d)?10?30 SLM:100?300kPa(d)

使用壓力
(適于SEF系列)

300kPa(G)以下

耐壓

1MPa(G)以下

外部泄漏率

1×10-8Pa?m3/s(He)以下

使用環境溫度

5?50℃(精度的確保：15?35℃)

流量設定信號

0.1?5VDC(輸入阻抗1MΩ以上)/2?100% F.S.

流量輸出信號

0?5VDC(很小負荷電阻2kΩ)

驅動電源

+15VDC ±5% 50mA -15VDC ±5% 150mA 3VA

＋15VDC ±5% 50mA ?15VDC ±5% 200mA 3.9VA

標準接頭*2

1/4SWL 類型
