英國戴娜Dynalog C-SCAN埋地管線探測系統檢測速度快，具有全功能GPS接收功能，可用于任何地面下的管道檢測。
英國戴娜Dynalog C-SCAN埋地管線探測系統產品簡介：
C-CSAN埋地管線檢測系統由信號發生器和信號探測器組成，在美國，英國，加拿大，法國及俄羅斯等40多個有著廣泛應用，深受用戶的認可與喜愛，其*新產品C掃描2010型代表這一領域的*先進實用技術。C掃描已獲美國天然氣協會(INGAA)及在國際防腐工程師協會(NACE)的認可和推薦使用。
該系統已通過中國質檢總局的鑒定。
英國戴娜Dynalog C-SCAN埋地管線探測系統產品特點：
快捷的檢測速度，高精度的檢測結果，對操作人員的技術依賴性不大;
全功能GPS接收功能;
可用于任何地面下的管道檢測;
獨特的對數衰減輸出，表明了檢測點之間防腐狀況的平均情況，所以不需對管道進行連續檢測，檢測點之間的距離可達數公里，有疑問的管道段再進行準確檢測，大大提高了檢測效率;
準確檢測出防腐缺陷、漏點，檢測管道埋深可達15米以上(深度讀數可達9米);
自動記錄，處理和存儲檢測數據，打印檢測報告;并可與GPS相連自動采集管道位置信息，輸出有用的結果;
抗干擾能力強，信號選擇了純正弦波，避免諧波產生，避開了常見的干擾源;
探測讀數是6秒鐘內400次測量的平均值，*底消除瞬間干擾;
六組垂直分布的陣列天線，大大提高系統靈敏度與檢測精度。
直接檢測防腐層絕緣電阻率。
不需下載，現場顯示各種檢測曲線。
英國戴娜Dynalog C-SCAN埋地管線探測系統檢測原理：

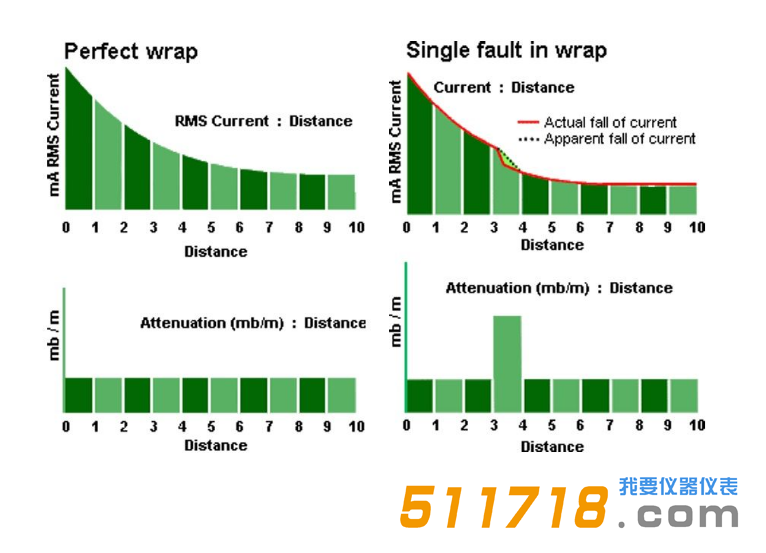

在管線上加937.5Hz恒流波動電流，沿防腐層正常的管線向遠處傳遞，由于對大地的電流泄漏而產生衰減，其衰減量和電流沿管線傳播距離的關系是對數關系。
英國戴娜Dynalog C-SCAN埋地管線探測系統應用領域：
管線的定期巡檢：監測外涂層的變化
測量管線立體地圖：檢測管線位置，覆蓋土層情況，支線管位置，管線跨接，犧牲陽ji等 ;檢測管線是否與其它埋地金屬物搭接;
新管線交工前驗收或者預購舊管線前的檢測：檢測新裝管線的質量，或舊管線的狀況以便定價;
巡檢無法靠近的管線：確定河流、爛泥，植被或莊稼地下面的管線位置
檢測位置變化狀況：檢測由于強水流沖擊造成的管線位置改變
檢測淺海水下管線埋深情況：防止管線懸空;
檢測管線是否與其它埋地金屬物 “接觸”
英國戴娜Dynalog C-SCAN埋地管線探測系統產品組成：

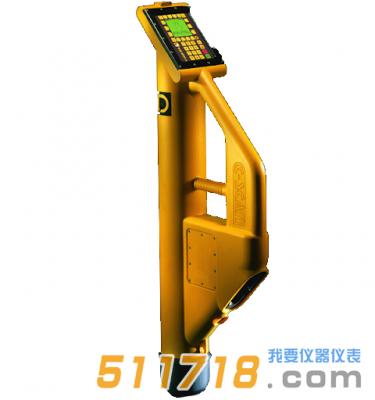

1、信號探測器
探測器探測管道中信號電流強度，并可換算成平均對數衰減及防腐層絕緣電阻值。
結構： PE 聚合物外殼
每次充電測量時間：13小時
密封: IP65標準
操作溫度：-20 ～+40oC
內置天線:高精度對稱6軸
接口：并行/串行接口、GPS 接口、外部電源
*大探測深度: 大于9米，可達15米
屏幕顯示：深度，水平坐標，檢測曲線
2、信號發生器
信號發生器有兩個接線端子，一端與被測管道相連(通常通過陰ji保護測試樁等)，另一端通過隨機所提供的地釘或地床接地，形成回路。
信號發生器產生937.5Hz 的純正弦波信號，信號強度*大可達750mA，人工或自動設置。一旦設置好后，其內部計算機可使信號保持恒定值。
信號發生器參數如下：
重量：14.5kg
尺寸：33X26X23CM
可充電電池：3X12V 7AHr密封鉛酸電池
外部電源：11.5-18V直流電源
每次充電測量時間：8小時，600mA
操作溫度：-20-40℃
密封等級：關閉時IP66，打開時IP65
英國戴娜Dynalog C-SCAN埋地管線探測系統功能用途：
埋地管線定位：找出管線位置和深度。它在管線上方可探測至下方10米深度(有時甚至達到15米深度)
“非接觸”測量系統：可以在任何表面完成測量，如公路、水泥、沙漠、爛泥、莊稼地、冰、沼澤、河流和湖面等。
顯示任意長距離兩點之間的防腐層平均狀況。
即時算出防腐層絕緣電阻率(單位：微西門子/平方米)，便于即時評價。
“近間距”測量模式：具體點出單個防腐層缺陷點位置，以便開挖和修復。
存儲和分析全部的巡檢數據，利用內置GPS位置坐標打印報告、曲線和地圖。
利用專有軟件，下載數據至計算機作以后的分析和前后比較。
無需下載，現場直接顯示各種參考曲線。
英國戴娜Dynalog C-SCAN埋地管線探測系統的優越性：
信號發生器電流設置好后，如遇到環境干擾，其內部計算機將自動調節電壓以保證電流值不變。這一特性使系統抗干擾能力大大增強。
C掃描的探測器卻有六根天線，這大大提高了系統的靈敏度。并且，由于六根天線呈垂直分布，探測精度不受探測器與管道的相對姿態影響，這進一步提高了檢測精度。
城市管道的檢測，經常遇到諸如高壓電信號的干擾，C掃描具有自動識別假信號并即時提示的功能。
某些管道的防腐層破損點會被環境屏蔽起來，但C掃描可解決這一難題。
抗干擾能力強，C掃描的信號選擇了純正弦波，避免諧波產生，避開了常見的干擾源，使得所受干擾降到*低。
可在主AC電流場合工作而不受直流陰ji保護系統的余波影響。
掃描的讀數是6秒鐘內400次測量的平均值，這大大消除了瞬間干擾，降低了誤測率。
由于采用了直觀的電流對數衰減率平均值以及分段搜索測量來探測防腐層有破壞點的位置，大大提高了檢測速度，對于長輸管線*高可達每天80公里。
新的2010型C掃描系統，其探測器本身配有大屏幕顯示器，可直接顯示檢測曲線，而無需下載到便攜電腦，實現了檢測分析的現場化，大大提高了檢測速度。
